El objetivo de este pequeño manual es mostrar como cambiar el router Zyxel Prestige 643 de monopuesto a multipuesto y abrir los puertos que necesites para poder usar todos los programas que necesites.

Para pasar de monopuesto a multipuesto necesitarás el programa Configuración Kit Terra ADSL Plus (este programa sirve tanto para los routers que entrega Telefónica como los de Terra, y para cualquier router Zyxel Prestige 643). Si no lo tienes, puedes bajártelo de internet. Si lo ya tienes el router en multipuesto, para abrir los puertos no necesitarás ningún programa en especial, con el telnet que trae el propio windows te servirá.

Este manual se reparte en dos temas. El primero para pasar de monopuesto a multipuesto y el segundo para abrir los puertos desde telnet.

Cambiar el modo del router de monopuesto a multipuesto y abrir los puertos que queramos desde el configurador del Kit Terra ADSL Plus

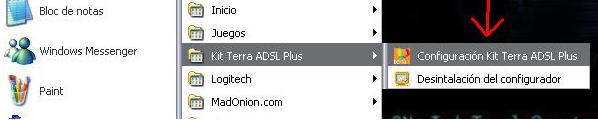

El primer paso es abrir el configurador, para hacerlo, lo de siempre, menú inicio --> Todos los programas ---> Kit Terra ADSL Plus ---> Configuración Kit Terra ADSL Plus

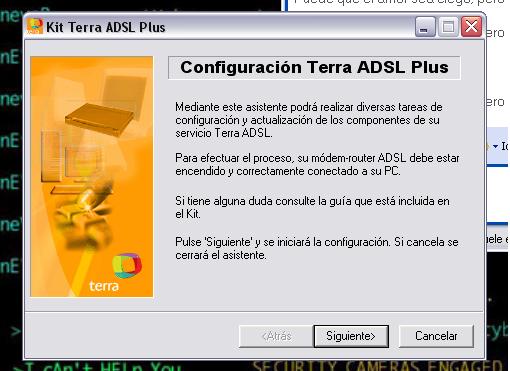

Ésta es la primer pantalla que sale al iniciar el configurador. Ahora le das a Siguiente

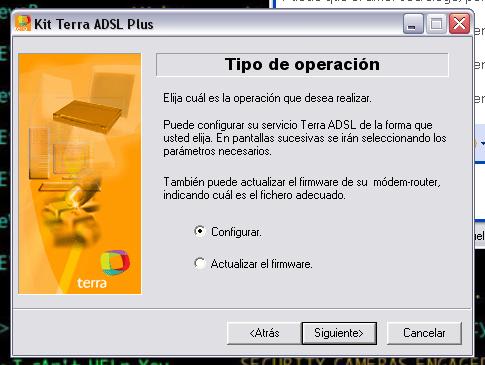

En este caso, queremos Configurar el Router. Actualizar el Firmware es actualizarle el programa que lleva el router. Seleccionamos Configurar y le damos a siguiente.

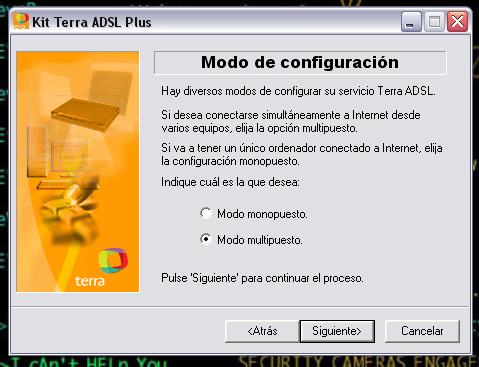

En esta pantalla nos da la opción de configurarlo en Modo Monopuesto o Modo Multipuesto.

La razón de ser de este manual es pasarlo a Multipuesto, así que seleccionamos esa opción y le damos a Siguiente.

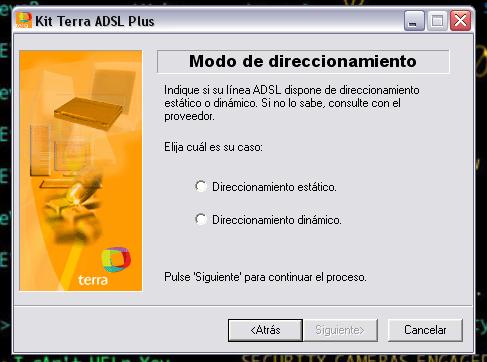

En esta pantalla debes seleccionar el modo de Direccionamiento que tenemos. Ahora, "gracias" a Telefónica, tener direccionamiento estático, cuesta un plus de 12 €, así que las imágenes a continuación es para el direccionamiento dinámico.

Si no sabes si tienes estático o dinámico, mira en la carta que te enviaron con el pack, y si donde pone Dirección Ip:, está en blanco, es que tienes dinámica, y si hay un número, es estática. El proceso para Ip estática es paralelo y muy similar.

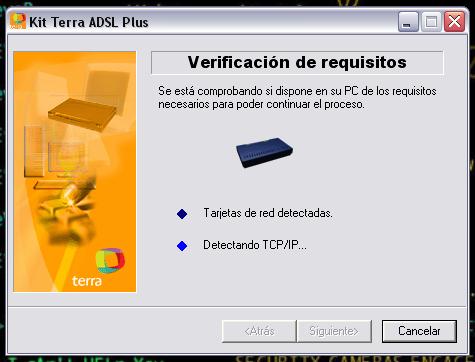

En este paso se verifica que tengas una tarjeta de red y el protocolo TCP / Ip instalado correctamente.

Esta pantalla nos muestra que lo cumplimos todo. Para continuar le damos a Siguiente.

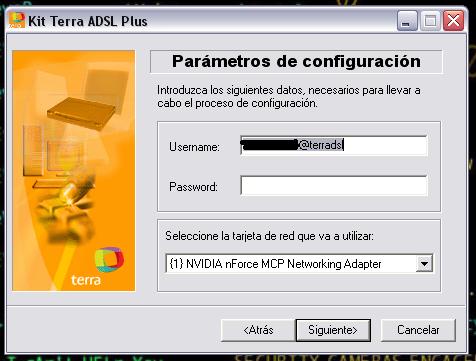

Aquí es donde tenemos que poner nuestros datos (los que figuran en la carta adjunta al kit ADSL Plus).

En username pones tu Id, seguido de @terradsl, y en el Password, pones el password que sale en la carta.

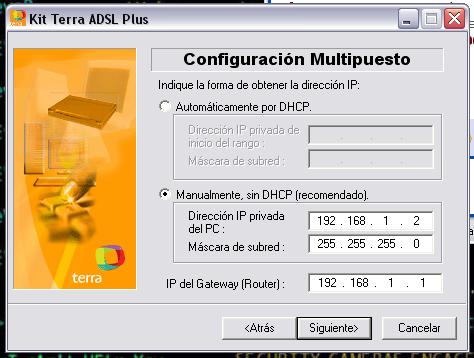

Aquí ponemos las direcciones ip que tendrá tanto el router como el Pc. Si solo tienes un Pc conectado al Router, lo configuras como muestra la imagen, si tienes más, pues donde pone Dirección IP privada de PC, solo tienes que variar la última cifra para cada Pc que tengas (para el 1º pc pones 192.168.1.2, para el 2º pc pones 192.168.1.3, etc...).

Le damos a Siguiente para seguir con el proceso.

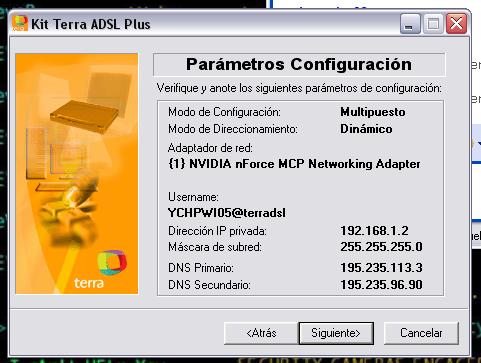

Esta pantalla nos resume todos los datos que hemos insertado para que puedas verificar que son correctos. Le damos a Siguiente para continuar.

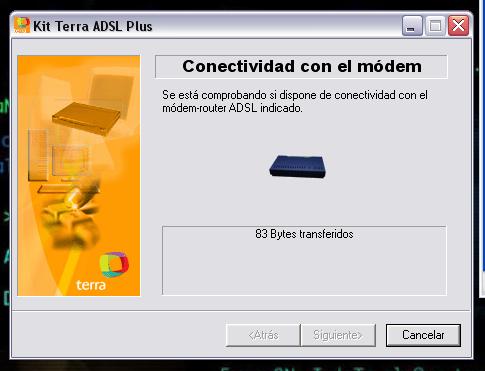

En este paso se verifica que el Pc tiene conexión con el router.

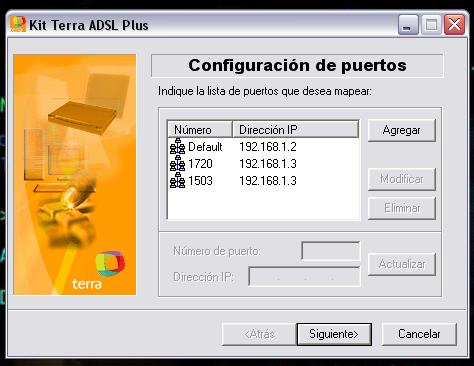

Una vez ha sido verificado esto, nos sale la pantalla mas importante de todas. He aquí donde reside el 'problema' de los puertos cerrados. Como se puede ver, tengo 3 puertos abiertos, el puerto Default para mi Pc (192.168.1.2) y los puertos 1720 y 1503 (ambos de Net Meeting) para el Pc de mi hermano (192.168.1.3). El puerto Default significa que abre TODOS los puertos para mi PC. Esto de Default solo se puede poner en un PC. La 1º vez k se hace, solo sale Default para la Ip 0.0.0.0, pues no hay mas que seleccionarlo, poner modificar, y poner la ip de nuestro Pc. Para añadir más puertos, se le pone Agregar, el número de puerto y la ip del pc que quieras. Esta es una forma de abrir los puertos, pero no la única. Si ya tienes el router en Multipuesto, más adelante explico como abrir los puertos desde telnet.

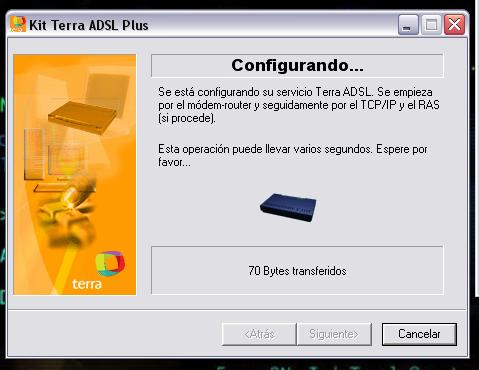

En este paso se pasa toda la configuración que hemos seleccionado al Router.

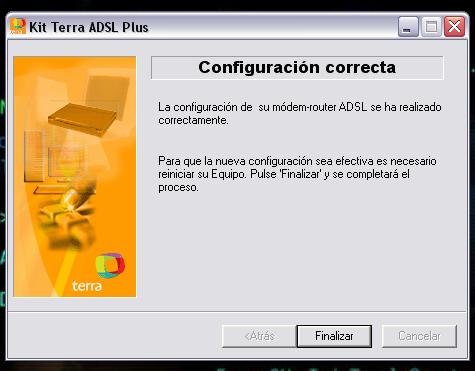

Una vez que ha sido transferida, sale esta pantalla. Le damos a Finalizar y se reiniciará el Pc. Con esto ya hemos conseguido pasar de monopuesto a multipuesto y además abrir los puertos que queríamos. A continuación explico como abrir puertos desde telnet.

 Abriendo puertos del router desde telnet (una vez que ya está en Multipuesto)

 Para continuar, explicaré, cuando ya se tiene el router en modo multipuesto, cómo abrir los puertos que queramos desde telnet.

Para abrir el telnet, abriremos una ventana con Símbolo de Sistema (en Menú Inicio --> Todos los Programas --> Accesrios --> Símbolo de Sistema).

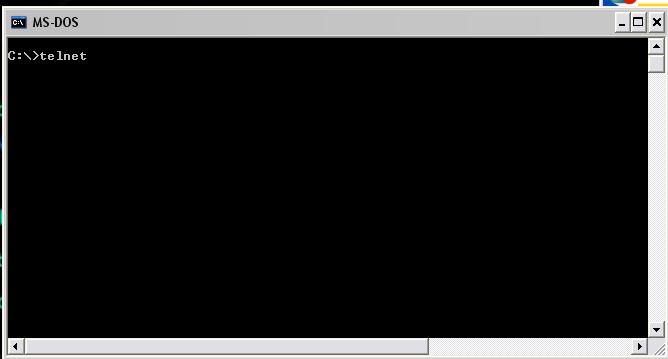

Una vez ahí, teclearemos telnet y pulsaremos Intro.

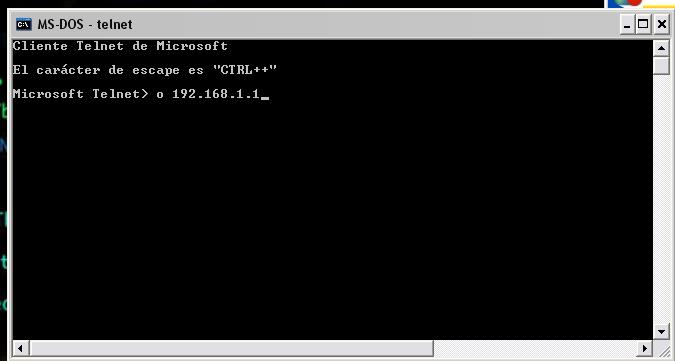

Una vez se haya abierto la consola Telnet, tecleamos o 192.168.1.1, donde o siginifica open, y el 192.168.1.1

la ip interna del router.

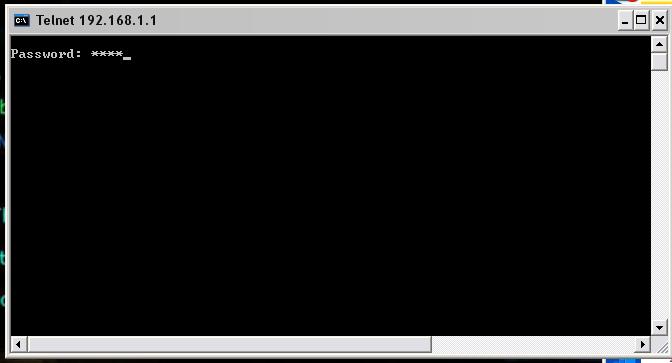

Cuando intente entrar al router, Telnet te pedirá el password del router. Por defecto, el password es el 1234. Lo tecleamos

y pulsamos Intro.

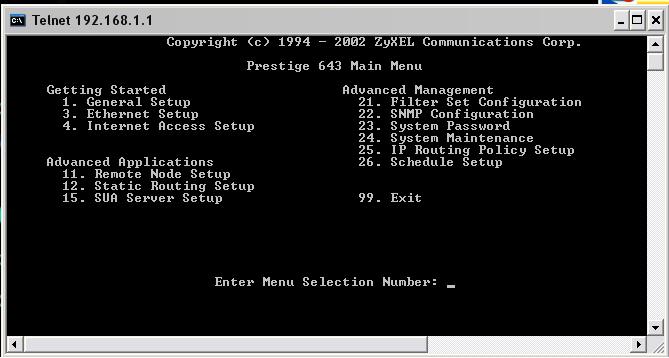

Ahora nos aparece la pantalla principal de configuración del Router. Para abrir los puertos pulsamos la opción 15  y pulsamos Intro.

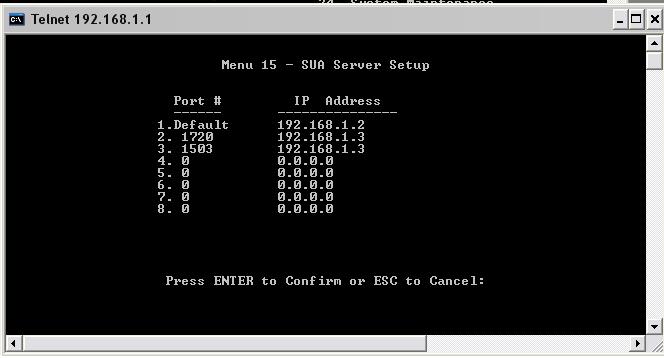

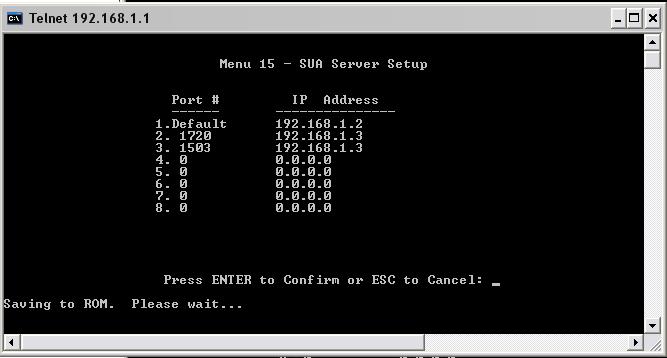

Una vez aquí, donde Pone Port #, pondremos el número de puerto que queremos abrir (Default para abrir TODOS los puertos). Y la Ip Adress, ponemos la ip del Pc al que queremos abrir los puertos. La opción Default solo se puede poner para un Pc, y, en total, solo se pueden abrir 8 puertos (Default incluido). Pulsamos Intro tantas veces hasta que salga la siguiente pantalla (dura unas fracciones de segundo)

Después de esta pantalla (que quizás ni veas por la velocidad en que cambia), saldrá otra vez el menú principal del Router.
